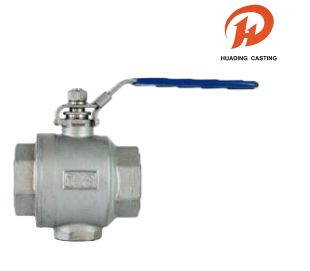

Bi Pieza Barruko Hari Lotura Balbulak

Bi piezako Barruko Hari Konexioko Bola Balbula hauek inbertsio galdaketa-gorputz sendoa eta lehertze-frogako zurtoina dute, segurtasuna eta iraunkortasuna bermatuz. Aldakortasunerako diseinatuta, balbulek hari anitzeko estandarrak betetzen dituzte (NPT, BSPT, DIN 2999, ISO 228) eta ISO 5211 eragingailuen muntaketa zuzena onartzen dute. 1000 PSI-ko lan-presioarekin eta API 598 bezalako proba estandar zorrotzak beteta, bi piezako barruko hari konexioko bola balbula hauek errendimendu handiko aplikazioetarako eraiki dira.

Bidali kontsulta

Produktuaren Deskribapena

Izena: Bi piezako barne-hariaren konexio-balbulak

Materiala: Ondorengo taula

MOQ: 100 pcs

Paketea: burbuila poltsa lodiaren barruko paketatzea eta kartoiaren kanpoko ontziratzea, edo itsasorako paleta garraiatzea

Bidalketa: DHL, UPS, FedEx, LCL itsasoz eta abar.

Perdoitasuna: doitasuneko CNC mekanizazioa, tolerantzia ± 0,01 mm

Ikuskapena: Alemaniako CMM ikuskapen osoa, zero akats

OEM eta ODM: OEM eta ODM onartzen dira, laginak egiteko azkarra

Denbora: Kalitate kontrol zorrotza, entrega puntuala

Zerbitzua: Pieza pertsonalizatuetarako material aukera zabala

Bi Pieza Barruko Hari Lotura Balbulak

Bi piezako barruko hari-konexioko bola balbula hauek NPT, BSPT, DIN 2999 eta ISO 228 barneko hodi-hari estandarrak betetzen dituzte eta ISO 5211 zuzeneko muntaketa-diseinua dute eragingailuentzako blokeo-gailu batekin batera. 1000 PSI (PN63) W.O.G-ko lan-presioarekin baloratua, Bi Pieza Barruko Hari Konexioko Bola Balbulak API 598, GB/T 13927 eta ISO 5208 arauen arabera zorrotz probatzen dira, aplikazio zorrotzetan errendimendu fidagarria bermatzeko.

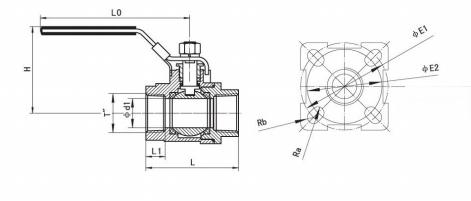

Bola-balbulen ezaugarri teknikoak eta marrazki tipikoa

NOMINALA	TUDIA	DIMENTSIOA
DIA. (mm)	HARIA	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Bola-balbularen materialen zerrenda

ZATI IZENA	MATERIALA
GORPUTZA	WCB CF8 CF8M
CAP	WCB CF8 CF8M
PILOTA	SS304 SS304 SS316
ESerlekua	PTFE
ZURRINA	SS304 SS304 SS316
GURUINA	SS304
PAKETARA	PTFE
JOINTA	PTFE
GARBIGAILUA	PTFE
INTXAURRA	SS304
UDABERRIA GARBIGAILUA	SS304
TAILERRA	SS304
HELDUA	SS304
AZALA	PLASTIKOA
